2、用途
TJ40(Z)系列交(直)流接触器是我国最新设计的产品,主要用于交流50Hz,电压至690V,额定电流至1000A的电力系统中,用以接通和分断电路并可与热继电器或电子保护装置组成电动机起动器,以保护电动机可能发生的过载电路。
3、符合标准
IEC60947-4
GB14048.4
4、型号含义说明
5、主要技术参数
表1:TJ40交流接触器额定电压、额定电流、额定控制功率 |
型号 |
额定电压Ue(V) |
额定电流Ie(A) |
额定功率Pe(KW) |
AC-3 |
AC-4 |
AC-3 |
TJ40-6.3 |
220/230 |
6.3 |
5 |
1.7 |
380/400 |
3 |
660/690 |
3.5 |
2.8 |
3 |
TJ40-9M |
220/230 |
9 |
6.3 |
2.2 |
380/400 |
4 |
660/690 |
6.9 |
5 |
5.5 |
TJ40-9 |
220/230 |
9 |
6.3 |
2.2 |
380/400 |
4 |
660/690 |
6.9 |
5 |
5.5 |
TJ40-12 |
220/230 |
12 |
9 |
3 |
380/400 |
5.5 |
660/690 |
9.1 |
6.7 |
7.5 |
TJ40-16 |
220/230 |
16 |
12 |
4 |
380/400 |
7.5 |
660/690 |
12.5 |
8.9 |
11 |
TJ40-25 |
220/230 |
25 |
16 |
6.1 |
380/400 |
11 |
660/690 |
12.5 |
8.9 |
11 |
TJ40-32 |
220/230 |
32 |
25 |
8.5 |
380/400 |
15 |
660/690 |
22.1 |
17.8 |
18.5 |
TJ40-40 |
220/230 |
40 |
32 |
11 |
380/400 |
18.5 |
660/690 |
22.1 |
17.8 |
18.5 |
TJ40-45 |
220/230 |
45 |
40 |
15 |
380/400 |
22 |
660/690 |
34.6 |
25 |
30 |
TJ40-63 |
220/230 |
63 |
45 |
18.5 |
380/400 |
30 |
660/690 |
34.6 |
25 |
30 |
TJ40-75 |
220/230 |
75 |
63 |
22 |
380/400 |
37 |
660/690 |
61 |
52.8 |
55 |
TJ40-95 |
220/230 |
95 |
75 |
22 |
380/400 |
45 |
660/690 |
61 |
52.8 |
55 |
注:代M的产品不能装辅助触头 ,更多产品详见下面产品样本。
|
6、使用条件
△海拔不超过2000m;最大倾斜度为22.5°;
△周围介质温度不高于+40°C(对船用产品为+45°C)和不低于-5°C;
△能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响;
△在受到船舶正常振动时能可靠工作;在受到地震情况下(4g)能可靠工作;
△在无爆炸危险的介质中,且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方;
△在没有雨雪侵袭的地方。
7、产品系列
|
|
|
|

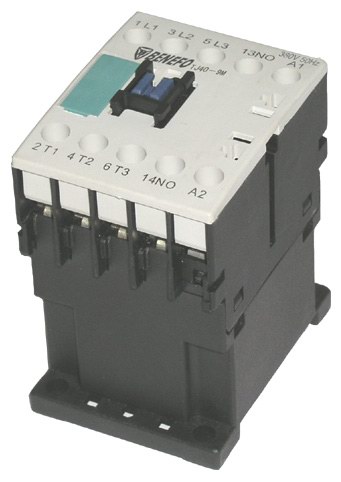

TJ40-9M |

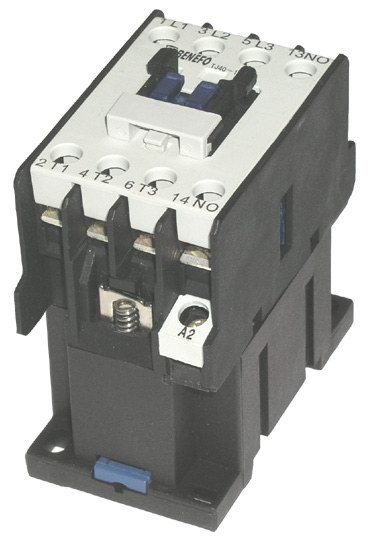

TJ40-12 |

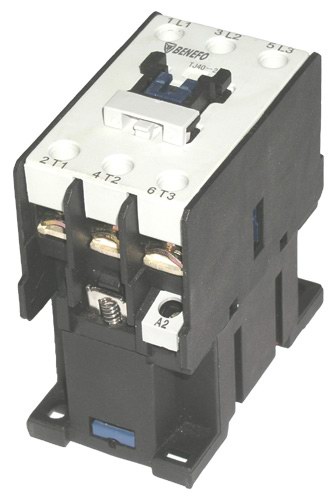

TJ40-25 |

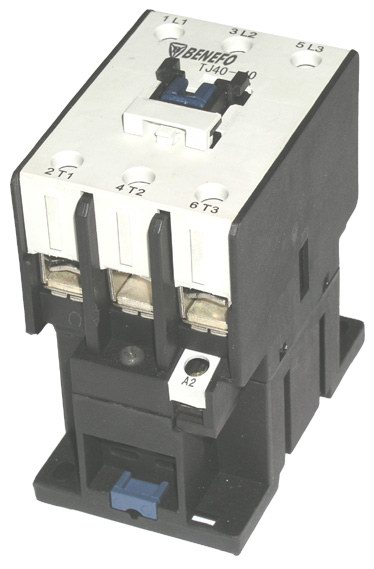

TJ40-40 |
|
|
|
|

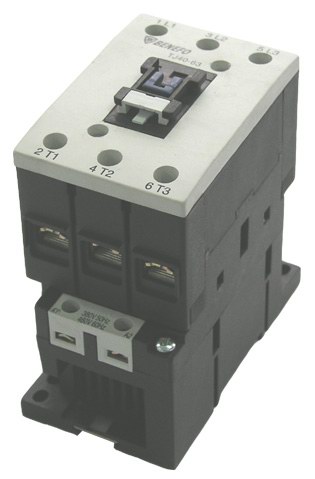

TJ40-63 |

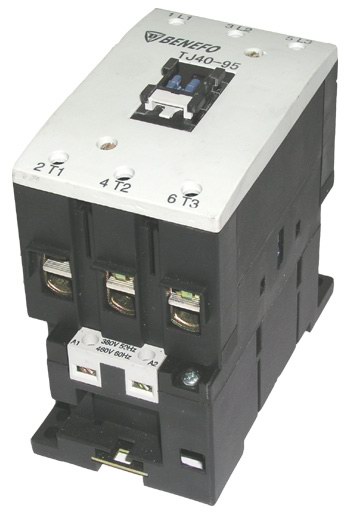

TJ40-95 |
|
|
|
|
|
|

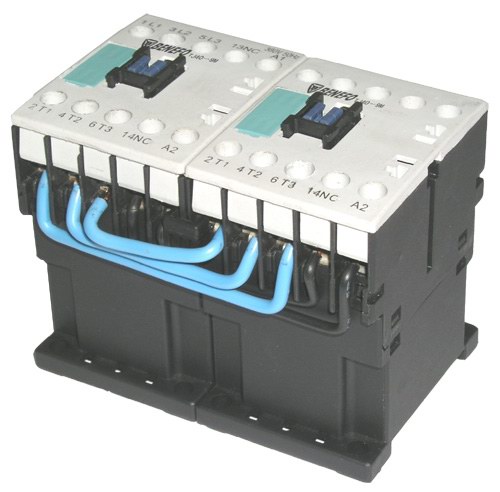

TJ40-9M/MI1 |

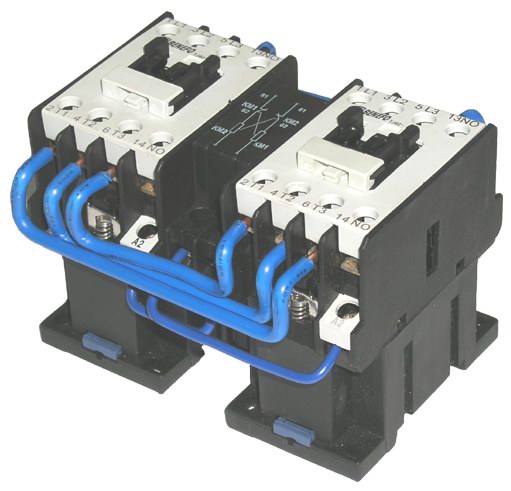

TJ40-12/MI2 |

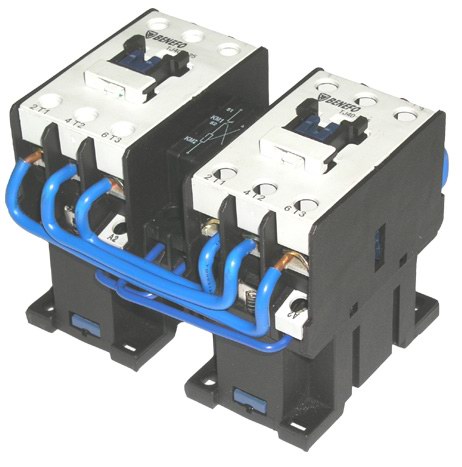

TJ40-25/MI2 |

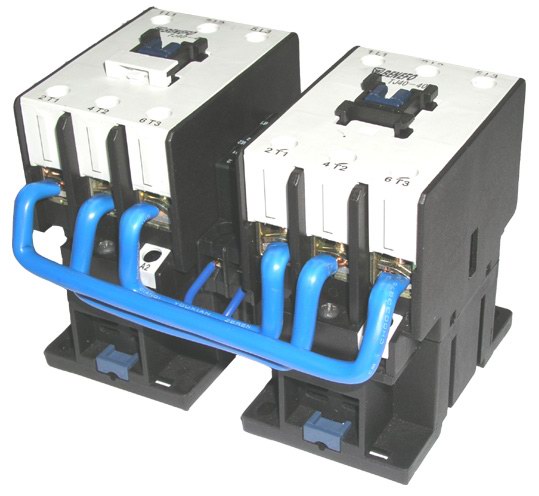

TJ40-40/MI2 |
|
|
|
|

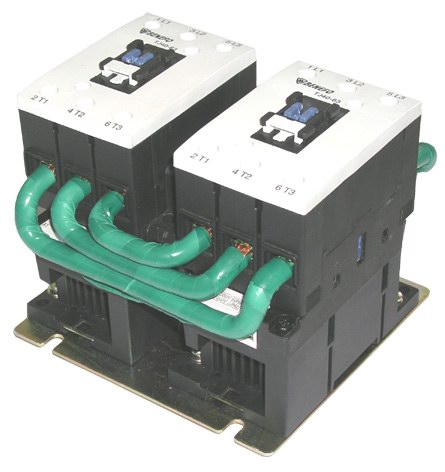

TJ40-63/MI3 |

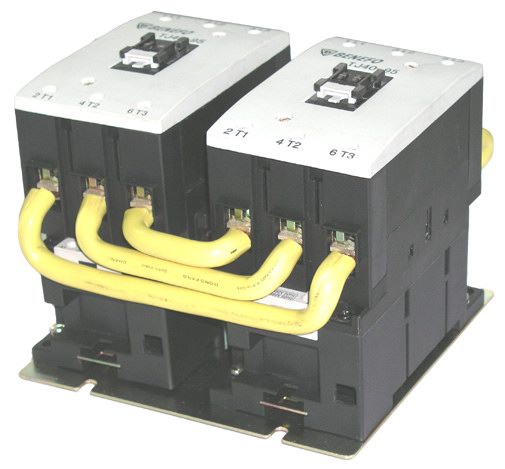

TJ40-95/MI3 |
|
|
|
