2、符合标准
GB/T 14048.1-2000《低压开关设备和控制设备总则》;
GB 14048.3-2002《低压开关设备和控制设备开关、隔离器、隔离开关及熔断器组合电器》。
3、型号含义说明
注:一常开一常闭标"11",二常开二常闭标"22"
4、结构与性能特点
■ 并联双断点,隔离距离大,触头具有自清洁能力;
■ 直接显示触头分、合状态;
■ 弹簧蓄能瞬时释放的加速机构实现了快速接通或分断,且接通与分断与操作手柄速度无关,极大提高了熄灭电弧能力,短路分断能力高;
■ 灭弧系统及长电弧通道设计不仅提高分断能力,而且减小弧区绝缘体碳化,减小泄漏电流;
■ 具有三极、四极,柜内、柜外操作和板前、板后接线等多种形式,防护等级达到IP30,使用安全可靠;
5、使用条件
■ 海拔高度不超过2000m;
■ 环境温度不高于40℃,不低于-5℃;
■ 空气相对湿度在最高温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度,最湿月的月平均最低湿度不超过+25℃,该月的月平均最大相对湿度不超过90%,并考虑因温度变化发生在产品表面上的凝露;
■ 无爆炸危险介质环境;
■ 无雨雪侵袭环境;
■ 污染等级3级;
■ 安装类别Ⅳ,Ⅲ;
■ 使用类别AC-23A。
6、主要技术指标
使用类别为AC-23A的TB30系列隔离开关电气性能与机械性能列表
型号 |
额定工作电压
Ue(V) |
额定工作电流Ie(A) |
额定绝缘电压
Ui(V) |
额定冲击耐受电压
Uimp (kV) |
额定短时耐受电流有效值
Icw(kA/1s) |
操作循环次数 |
空载 |
有载 |
TB30-100 |
400 |
100 |
800 |
8 |
3.5 |
8500 |
1500 |
690 |
50 |
TB30-125 |
400 |
125 |
800 |
8
|
5 |
7000 |
1000 |
690 |
63 |
TB30-160 |
400 |
160 |
690 |
80 |
TB30-200 |
400 |
200 |
690 |
100 |
TB30-250 |
400 |
250 |
690 |
125 |
TB30-315 |
400 |
315 |
1000 |
12 |
10 |
4000 |
1000 |
690 |
160 |
TB30-400 |
400 |
400 |
690 |
200 |
TB30-500 |
400 |
500 |
690 |
250 |
TB30-630 |
400 |
630 |
690 |
315 |
TB30-800 |
400 |
800 |
2500 |
500 |
690 |
400 |
TB30-1000 |
400 |
1000 |
1000 |
12 |
25 |
2500 |
500 |
690 |
500 |
TB30-1250 |
400 |
1250 |
690 |
630 |
TB30-1600 |
400 |
1600 |
690 |
800 |

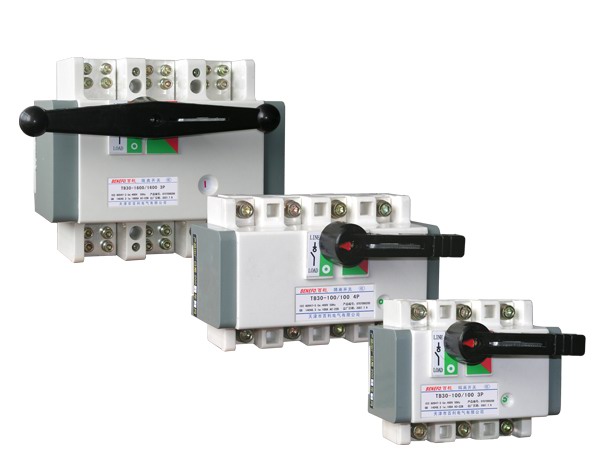

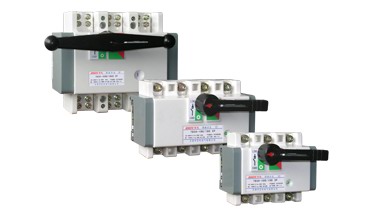

7、产品系列
TB30-100,TB30-250,TB30-400,TB30-800,TB30-1600(三四级)
|
